产品
|
动力装置
|
筛面形式多样
|
能耗少、效率高
|
||

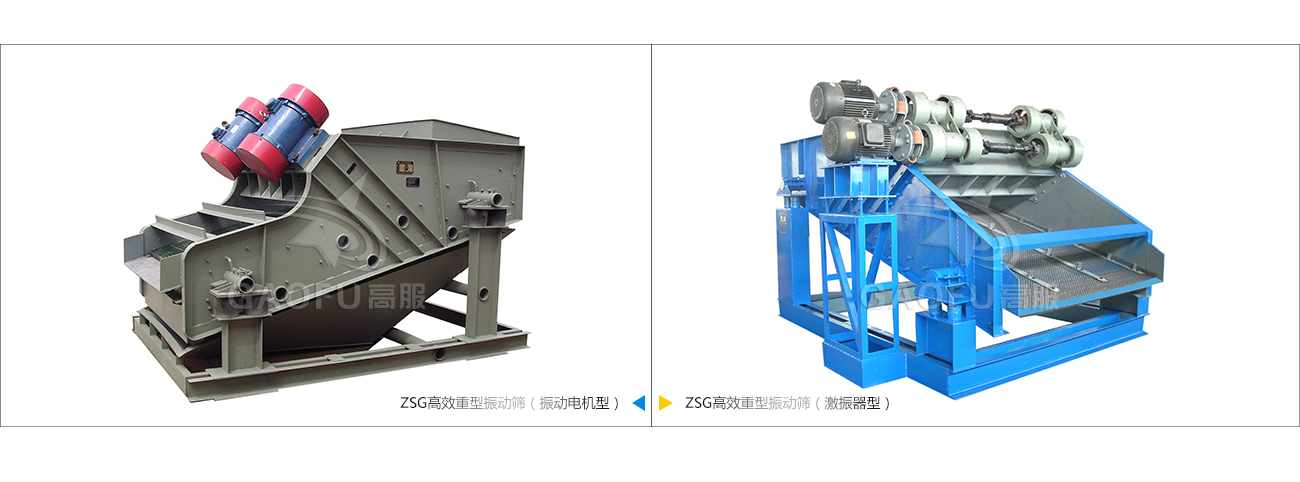

| 动力装置有振动电机直接驱动和普通电机通过联轴器带动激振器间接驱动两种形式，可满足不同生产环境需要。 | 筛面有金属编织网、棒条、冲孔等多种形式，筛面既有单层结构也可多层布置，满足不同筛分作业要求。 | 结构简单易操作，外型美观，整机刚度与各部强度大，相对能耗少，筛分效率高。 | ||
|
体积小
|
模块化设计
|
操作维修简便
|
||
| 相对体积小、重量轻，单位设备体积和重量处理能力大，便于系统工艺布置。 | 筛面结构与类型模块化设计，更换方便，可满足不同环境作业需要。 | 安装与调试方便，运行稳定可靠、操作维修简便。 |
工作原理
ZSG型重型振动筛的基本工作原理为，筛机起动后，呈对称布置的两台相同型号和规格的振动电机或激振器作同步反向运转，其产生的激振力通过传振体—电机或激振器底座传递到整个振动体—筛箱上，使筛箱带动筛面作周期性振动，从而使筛面上的物料随筛箱一同作定向跳跃式运动，其间，小于筛面孔径的物料通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续跳跃运动后从排料口排出，完成筛分作业。
技术参数
| 型号 | 适用筛孔（mm） | 功率（kW） | 激振器 | 设备倾角（°） | 双振幅（mm） | 配用电机型号 |
| ZSG-0918 | 5~70 | 1.5×2 | YZO 20-6 | 10~15 | 6~8 | 无 |
| ZSG-1224 | 2.2×2 | YZO 30-6 | ||||
| ZSG-1236 | 3.0×2 | YZO 40-6 | ||||
| ZSG-1536 | 3.7×2 | YZO 50-6 | ||||
| ZSG-1836 | 7.5×2 | ZQB 39-6 | YE3 160M-6 | |||
| ZSG-1848 | 7.5×2 | ZQB 50-6 | YE3 160M-6 | |||
| ZSG-2160 | 11×2 | ZQB 55-8 | 8~10 | YE3 180L-8 | ||
| ZSG-2460 | 18.5×2 | ZQB 88-6 | YE3 200L1-6 | |||
| ZSG-3060 | 18.5×2 | ZQB 100-8 | YE3 225S-8 | |||
| ZSG-3675 | 37×2 | ZQB 160-6 | YE3 280S-8 | |||
| ZSG-4050 | 22×2 | ZQB 100-8 | YE3 225M-8 | |||
| 2ZSG-0918 | 1.8×2 | YZO 25-6 | 6~8 | 无 | ||
| 2ZSG-1224 | 3.0×2 | YZO 40-6 | ||||
| 2ZSG-1530 | 3.7×2 | YZO 50-6 | ||||
| 2ZSG-1836 | 7.5×2 | ZQB 50-6 | YE3 160M-6 | |||
| 2ZSG-1848 | 11×2 | ZQB 64-6 | YE3 160L-6 | |||
| 2ZSG-2160 | 18.5×2 | ZQB 88-6 | YE3 200L1-6 | |||
| 2ZSG-2460 | 22×2 | ZQB 100-8 | 8~10 | YE3 225M-8 | ||
| 2ZSG-3060 | 22×2 | ZQB 100-8 | YE3 225M-8 | |||
| 2ZSG-3075 | 37×2 | ZQB 160-6 | YE3 280S-8 | |||
| 2ZSG-3680 | 37×2 | ZQB 160-6 | YE3 280S-8 |
